Adapter rynnowy 80×80 mm – Ø100 do rynny tymczasowej

Opis

Adapter do połączenia kwadratowego odpływu / sztucera rynnowego 80 × 80 mm z karbowaną rurą drenarską Ø100.

Kompatybilny z systemem rynnowym Galeco 125/80 × 80.

Praktyczne rozwiązanie umożliwiające szybkie połączenie elementów o różnych przekrojach bez konieczności stosowania dodatkowych redukcji.

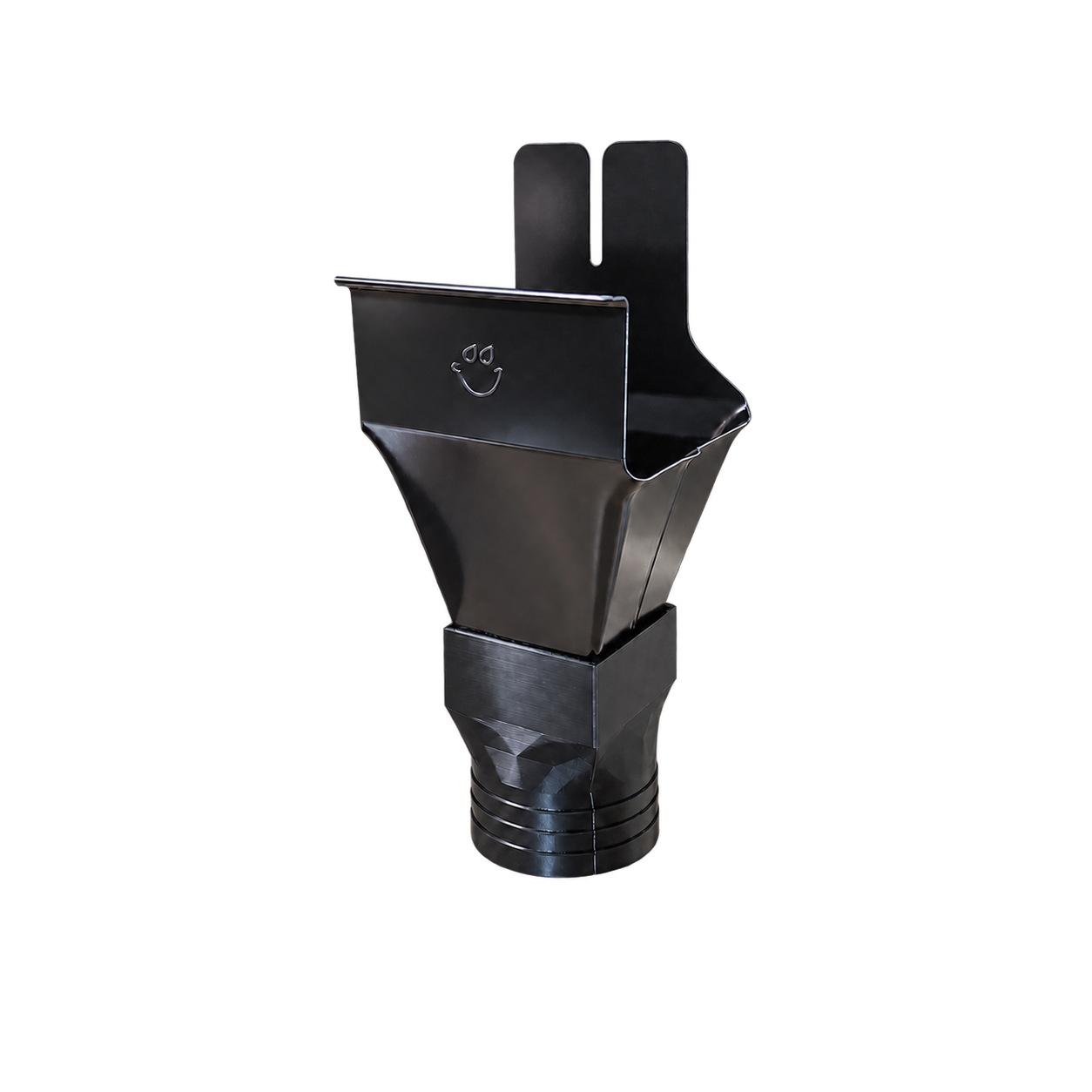

Adapter nasuwany jest na zewnętrzną część kwadratowego sztucera 80 × 80 mm, natomiast jego okrągła końcówka wsuwana jest do wnętrza rury drenarskiej Ø100 o średnicy wewnętrznej około 92 mm.

Najważniejsze cechy

• kompatybilność z systemem Galeco 125/80 × 80,
• przejście 80 × 80 mm → Ø100,
• przeznaczony do karbowanej rury drenarskiej Ø100,
• długość całkowita około 115 mm,
• głębokość nasunięcia na sztucer: 40 mm,
• długość części wsuwanej do rury: 45 mm,
• płynne przejście z przekroju kwadratowego na okrągły,
• duży, całkowicie przelotowy kanał przepływowy,
• 3 pierścienie ustalające poprawiające trzymanie rury,
• wykonany z trwałego materiału PETG,
• konstrukcja jednoczęściowa.

Stabilne mocowanie na sztucerze

Część kwadratowa ma jednakowy przekrój na całej długości odcinka nasuwanego na sztucer.

Głębokość nasunięcia wynosząca 40 mm zapewnia odpowiednią powierzchnię styku i stabilne połączenie.

Grubość ścianki części kwadratowej wynosi około 2,4 mm.

Końcówka do rury drenarskiej

Okrągła część adaptera przeznaczona jest do wsunięcia do wnętrza karbowanej rury Ø100 o średnicy wewnętrznej około 92 mm.

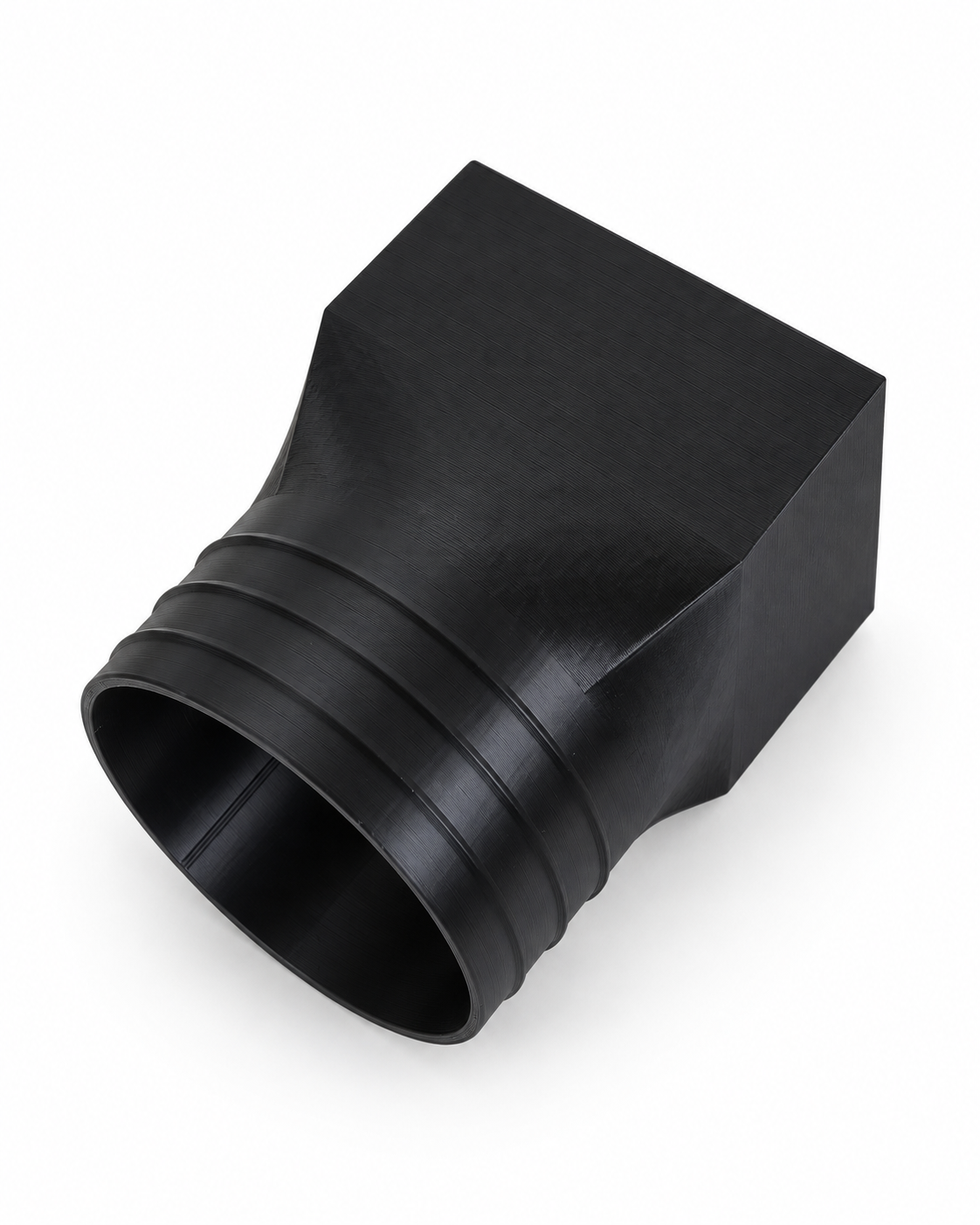

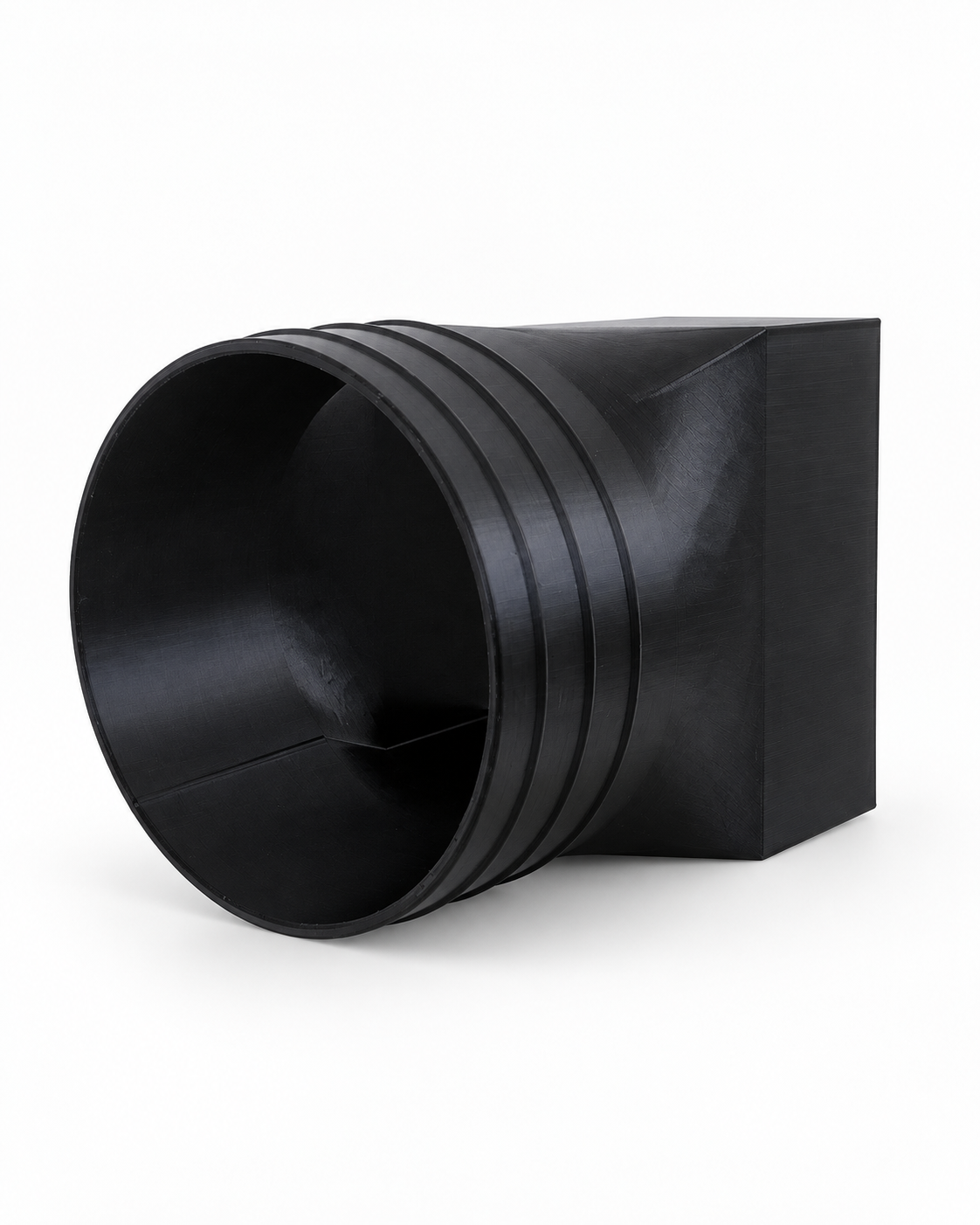

Na powierzchni końcówki znajdują się trzy łagodne pierścienie ustalające.

Ich zadaniem jest:

• ograniczenie luzu pomiędzy adapterem a rurą,
• zwiększenie tarcia,
• lepsze dopasowanie do karbowanej powierzchni rury,
• ograniczenie możliwości samoczynnego zsunięcia się rury.

Koniec adaptera posiada dodatkowo niewielką fazę ułatwiającą rozpoczęcie wsuwania do rury.

Swobodny przepływ wody

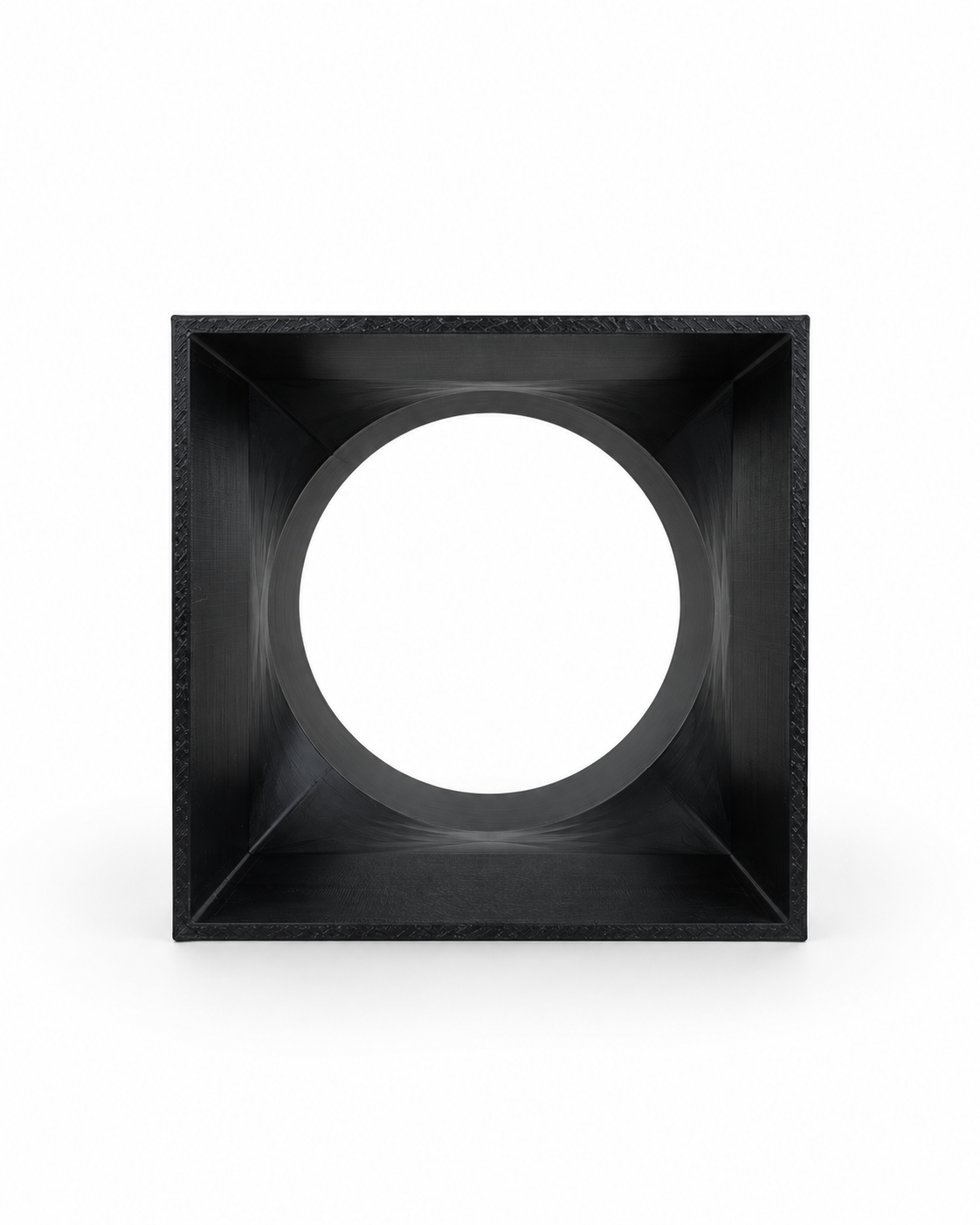

Wewnątrz adaptera nie zastosowano kołnierzy ani dodatkowych przewężeń ograniczających przepływ.

Kanał przechodzi płynnie:

przekrój kwadratowy → przekrój przejściowy → przekrój okrągły

Dzięki temu woda może swobodnie przepływać przez adapter, a łagodne przejście pomiędzy przekrojem kwadratowym i okrągłym ogranicza powstawanie gwałtownych zmian kierunku przepływu.

Materiał PETG

Adapter wykonywany jest z PETG, materiału dobrze sprawdzającego się w zastosowaniach technicznych i użytkowych.

PETG charakteryzuje się dobrą odpornością na wilgoć oraz większą elastycznością i odpornością mechaniczną niż standardowe PLA.

Produkt przeznaczony jest między innymi do zastosowania przy instalacjach odprowadzających wodę z rynien.

Wymiary

• długość całkowita: 115 mm,
• część kwadratowa: 40 mm,
• przejście kwadrat–okrąg: 30 mm,
• część okrągła: 45 mm,
• nominalny wymiar przyłącza: 80 × 80 mm,
• grubość ścianki części kwadratowej: około 2,4 mm,
• grubość zasadniczej ścianki okrągłej: około 2,4 mm.

Przed zakupem sprawdź wymiary

Oznaczenie 80 × 80 mm lub Ø100 nie zawsze oznacza identyczne rzeczywiste wymiary elementów różnych producentów.

Przed zakupem zalecamy zmierzenie:

• rzeczywistej szerokości i wysokości kwadratowego sztucera,
• długości prostego odcinka, na który będzie nasuwany adapter,
• wewnętrznej średnicy posiadanej rury drenarskiej.

Adapter został zaprojektowany dla sztucera około 80 × 80 mm oraz rury karbowanej Ø100 o średnicy wewnętrznej około 92 mm.

Zastosowanie

Adapter może być wykorzystany do:

• łączenia kwadratowych elementów systemu rynnowego z elastycznymi rurami karbowanymi.

Zestaw zawiera:

1 × adapter 80 × 80 mm → Ø100



Informacje o bezpieczeństwie produktów GPSR

Dokument zawiera informacje dotyczące bezpiecznego montażu, użytkowania, kontroli i utylizacji produktów oferowanych w sklepie tupasuje.pl. Przed montażem lub użyciem należy przeczytać pełną kartę właściwego produktu i zachować ją do późniejszego wglądu.

Adapter rynnowy 80 na 80 mm do 100 mm

Identyfikacja produktu

Nazwa	Adapter rynnowy 80 × 80 mm do rury Ø100
Typ produktu	Adapter do instalacji grawitacyjnego odprowadzania wody
Model i kompatybilność	Kwadratowy odpływ lub sztucer około 80 × 80 mm oraz karbowana rura drenarska Ø100 o średnicy wewnętrznej około 92 mm
SKU	DOM-ADA-003
Materiał	PETG
Sposób wykonania	Druk 3D
Elementy dodatkowe	Brak

 Przeznaczenie produktu

Produkt przeznaczony jest do połączenia kwadratowego odpływu lub sztucera rynnowego o wymiarze około 80 × 80 mm z karbowaną rurą drenarską Ø100 o średnicy wewnętrznej około 91 mm.

Adapter służy przede wszystkim do grawitacyjnego odprowadzania wody z systemów rynnowych, w szczególności w tymczasowych instalacjach odwodnieniowych oraz instalacjach ogrodowych i przydomowych. Produkt nie jest przeznaczony do instalacji ciśnieniowych.

Zawartość zestawu

• 1 adapter rynnowy 80 × 80 mm do rury Ø100.

Zasady bezpiecznego montażu i użytkowania

• Przed montażem sprawdzić rzeczywiste wymiary łączonych elementów. Wymiary nominalne 80 × 80 mm oraz Ø100 mogą różnić się pomiędzy systemami różnych producentów.

• Nie montować produktu na elementach o wymiarach wymagających użycia nadmiernej siły.

• Adapter nasuwać równomiernie, bez uderzania młotkiem lub innymi twardymi narzędziami. Nadmierna siła może spowodować pęknięcie, rozwarstwienie lub trwałe odkształcenie.

• Po montażu sprawdzić stabilność osadzenia adaptera, głębokość wsunięcia rury, brak nadmiernego luzu oraz brak naprężeń i nienaturalnego wygięcia połączonych elementów.

Ostrzeżenia

• Stosować wyłącznie w instalacjach grawitacyjnego odprowadzania wody. Nie używać w instalacjach znajdujących się pod ciśnieniem.

• Nie stosować produktu jako elementu konstrukcyjnego, podporowego ani zabezpieczającego.

• Nie używać produktu, jeżeli widoczne są pęknięcia, rozwarstwienia, znaczne odkształcenia lub inne uszkodzenia mogące osłabić połączenie.

• Nie modyfikować adaptera w sposób mogący osłabić jego konstrukcję.

• Nie narażać produktu na bezpośrednie działanie ognia ani innych źródeł bardzo wysokiej temperatury.

• Jeżeli instalacja wymaga całkowitej szczelności, zastosować odpowiednie rozwiązanie uszczelniające dostosowane do danego systemu.

Kontrola i eksploatacja

• Okresowo sprawdzać stan adaptera, szczególnie po intensywnych opadach, okresie zimowym, mechanicznym przemieszczeniu rury lub elementów systemu oraz po pracach wykonywanych w pobliżu instalacji.

• W przypadku pęknięcia, znacznego odkształcenia lub poluzowania połączenia zdemontować i wymienić produkt.

• Jeżeli rozłączenie przewodu mogłoby spowodować zalanie lub inne szkody, regularnie kontrolować stabilność połączenia.

Warunki użytkowania i przechowywania

• Produkt wykonany jest z PETG, przeznaczonego do kontaktu z wilgocią i typowymi warunkami występującymi w instalacjach odprowadzania wody.

• Długotrwałe nietypowe obciążenia mechaniczne, wysoka temperatura lub kontakt z substancjami chemicznymi mogą wpłynąć na właściwości produktu. Nieużywany adapter przechowywać w suchym miejscu, z dala od otwartego ognia i źródeł wysokiej temperatury.

Utylizacja

• Po zakończeniu użytkowania produkt zagospodarować zgodnie z lokalnymi zasadami dotyczącymi odpadów z tworzyw sztucznych.

• Nie spalać produktu w domowych piecach, kominkach ani na otwartym ogniu.

Producent i kontakt w sprawach bezpieczeństwa

Producent	Jakub Paciorek
Adres	Krasne 1089A, 36-007 Krasne
Adres e-mail	kontakt@tupasuje.pl
Strona internetowa	tupasuje.pl

 W przypadku stwierdzenia problemu z bezpieczeństwem produktu zaprzestać jego użytkowania i skontaktować się z producentem.
